Zuigerveren vervangen: van diagnose tot inloopprocedure

Diagnose eerst, demontage daarna. Dat is de enige volgorde die werkt. Aanhoudend olieverbruik, blauwe rook en twijfelachtige compressiewaarden wijzen vaak op versleten zuigerveren. Een verkeerde diagnose kost je onnodige uren, geld en frustratie.

Dit artikel brengt je van werking naar diagnose, van vervanging naar inloopprocedure. Je leert druktesten uitvoeren en met een endoscoopcamera de cilinderwand beoordelen. Je doorloopt de stapsgewijze vervanging, de kritische afstelwaarden en het honen.

Quick picks: wat je moet weten

• Diagnose: voer altijd een droge én natte compressietest uit vóór demontage.
• Signalen: blauwe rook bij accelereren, olieverbruik boven 0,5 liter per 1.000 km, olie in het luchtfilter.
• Vervanging: vervang altijd de complete zuigerverenset per cilinder. Hon de cilinderwand.
• Inloop: rij de eerste 1.000 km tot maximaal 75% belasting en 4.000 toeren.
• Olie: start met minerale olie, ververs na 500 km, schakel over op semi-synthetisch.

Of je nu een ambitieuze thuissleutelaar bent of een professionele monteur: een onderbouwde aanpak voorkomt terugkerende klachten.

Inhoudsopgave

• Waarom olieverbruik en blauwe rook uit de uitlaat vaak wijzen op versleten zuigerveren
• De belangrijkste signalen van defecte zuigerveren
• Diagnose stap voor stap: zo gebruik je een endoscoop voor gerichte cilinderanalyse
• Hermontage en kritische afstelwaarden: aandraaimomenten, ringcompressie en inloopprocedure

Waarom olieverbruik en blauwe rook uit de uitlaat vaak wijzen op versleten zuigerveren

Gebroken of overmatig versleten zuigerveren veroorzaken verstrekkende gevolgen. Je olieverbruik stijgt fors. Blauwe rook uit de uitlaat vormt het meest zichtbare signaal. De relatie tussen zuigerverentoestand en deze klachten is direct en meetbaar.

Hieronder ontdek je wat zuigerveren precies doen. Je leert hoe slijtage tot compressieverlies en olieverbranding leidt. Je begrijpt het verschil tussen compressiering en olieschraapveer. En je leest waarom uitstel van vervanging de rekening verveelvoudigt.

De rol van zuigerveren in je motor: afdichting, oliecontrole en warmteafvoer

Een zuigerveer is een metalen ring op de buitendiameter van de zuiger. Elke zuiger draagt twee of drie ringen in groeven aan de bovenzijde. Die ringen zitten onder elkaar aan de buitenkant van het bovenste zuigergedeelte.

Zuigerveren vervullen drie taken:

• Afdichten van de verbrandingskamer richting het carter.
• Gelijkmatig verdelen van motorolie over zuiger en cilinderwand.
• Afvoeren van verbrandingswarmte van zuiger naar cilinderwand.

Warmte stroomt via de groef naar de zuigerveer en vandaar naar de cilinderwand. De motorkoelvloeistof neemt die warmte uiteindelijk op. Een goede afdichting voorkomt dat verbrandingsgassen naar het oliecarter ontsnappen. Zonder die afdichting verliest je motor compressie en stijgt het brandstofverbruik.

Goed werkende zuigerveren bepalen direct het rendement, de levensduur en het olieverbruik van je motor. Geen onderhandelingsruimte.

Hoe versleten zuigerveren leiden tot olieverbruik en blauwe rook

Slijtage bouwt op in de tijd. De randen van de ringen ronden af. Ze vegen de olie niet meer van de cilinderwand. Motorolie dringt de verbrandingskamer binnen en verbrandt met het lucht-brandstofmengsel.

Het duidelijkste teken: blauwe rook uit de uitlaat. De rook ruikt naar verbrande olie. Deze donkergrijze of blauwe rookpluim verschijnt vooral bij accelereren. Ook na langdurig stationair draaien zie je het.

Het olieverbruik stijgt geleidelijk. Veel eigenaren herkennen de klacht pas laat. Controleer daarom wekelijks het oliepeil. Een langzame toename valt minder snel op dan een plotseling lek.

Het verschil tussen compressieringen en olieschraapveren

De compressiering zit in de bovenste groef van de zuiger. Die verzegelt de opening tussen zuiger en cilinderwand. De tweede compressiering ondersteunt de eerste ring en vangt resterende drukverschillen op.

De olieschraapveer schraapt tijdens de neergaande slag overtollige olie van de cilinderwand. De afgeschraapte olie stroomt via openingen in veer en groef terug naar het carter. Een defecte olieschraapveer laat te veel olie in de verbrandingskamer. Dat veroorzaakt direct verhoogd olieverbruik.

Slijtage aan de compressiering leidt vooral tot compressieverlies en blow-by. Bij vervanging vernieuw je altijd de complete zuigerverenset per cilinder. Nooit slechts één ring.

Gevolgen van doorrijden met versleten zuigerveren

Stel je vervanging uit, dan komt olie in de cilinder. Het oliepeil daalt snel. De motor draait zonder voldoende smering. De gevolgen: ernstige motorschade en hoge reparatiekosten.

Olie in de verbrandingskamer vervuilt ook de katalysator. Koolstofafzetting op de bougies belemmert de ontsteking. In het ergste geval breekt de oliefilm. De wrijving stijgt explosief. Zuiger en cilinder verbinden zich onlosmakelijk. Dit noem je een zuigervreter.

Vroege vervanging bespaart altijd kosten. Uitstel vergroot de schade en treft meerdere componenten onherstelbaar. Dat is geen mening, dat is motorenrekenkunde.

De belangrijkste signalen van defecte zuigerveren

Niet elk symptoom op zich vormt bewijs. Een combinatie van signalen wijst de richting aan. Blauwe rook, olie in het luchtfilter en haperen typeren zuigerverenslijtage. Zwarte rook wijst doorgaans op een te rijk brandstofmengsel. Startproblemen duiden vaker op andere oorzaken.

Controleer eerst of de zuigerveren daadwerkelijk de oorzaak vormen. Hieronder behandel je elk signaal apart. Zo vergelijk je jouw klachten met de typische patronen.

Blauwe of donkergrijze rook en de geur van verbrande olie uit de uitlaat

Dikke rook uit de uitlaat. Blauw of donkergrijs van kleur. De geur van verbrande olie. Die geur ontstaat door olie die via de defecte zuigerveer de verbrandingskamer binnendringt.

Blauwe rook bij accelereren wijst sterk op zuigerverenslijtage. Rook die vooral bij koude start of na langdurig stationair draaien optreedt, past eerder bij versleten klepseals. Let scherp op het moment waarop de rook verschijnt.

Blauwe rook (olieverbranding) verschilt duidelijk van zwarte rook (te rijk mengsel). Witte rook wijst op koelvloeistof in de verbrandingskamer, zoals bij een lekke koppakking. De geur van verbrande motorolie mis je niet.

Verminderde motorprestaties, slechte acceleratie en haperen

Je auto accelereert niet meer goed. De oorzaak: verminderde compressie. Het voertuig versnelt traag bij het intrappen van het gaspedaal.

Verminderde motorprestaties vormen het ernstigste symptoom. Er ontstaat haperen, schudden en soms slaat de motor af. Misfires treden op bij ongelijke compressie per cilinder. De ene cilinder levert dan minder vermogen dan de andere.

Deze symptomen verergeren geleidelijk. Ze vallen pas op bij hogere belasting: inhalen op de snelweg of bergop rijden.

Olie in het luchtfilter, roetvorming op bougies en abnormaal olieverbruik

Door blow-by ontsnapt een olie- en luchtmengsel naar het carter. Verbrandingsgassen drukken olienevel het aanzuigtraject in. Olie komt in het luchtfilter terecht.

Olieaanslag en roetvorming op bougies zijn een direct gevolg van olie in de verbrandingskamer. Een vervuilde bougie ontsteekt het mengsel slechter. Dat versterkt misfires en vermogensverlies.

Normaal olieverbruik bij een gezonde motor bedraagt circa 0,1 tot 0,3 liter per 1.000 km. Verbruikt jouw motor meer dan 0,5 liter per 1.000 km zonder zichtbare lekkage? Dan wijst dat op interne olieverbranding door defecte zuigerveren.

Diagnose stap voor stap: zo gebruik je een endoscoop voor gerichte cilinderanalyse

Je bevestigt of de zuigerveren daadwerkelijk het probleem veroorzaken. Voer altijd een compressietest uit vóór je besluit tot vervanging.

De diagnostische methoden die je doorloopt:

• Druktesten (droog, nat en leak-down)
• Uitsluiten van klepseals en turboschade
• Visuele cilinderinspectie met een endoscoop
• Meten van slotspeling

Elke stap brengt je dichter bij een onderbouwde conclusie.

Compressietest, natte compressietest en leak-down test vergeleken

De compressietest bepaalt betrouwbaar de conditie van cilinders, zuigers en kleppen. Bij een droge compressietest draai je alle bougies eruit. Je meet per cilinder de opgebouwde druk met een compressiemeter. Verschillen van maximaal 10% tussen cilinders zijn acceptabel. Hogere afwijkingen vragen om aanvullend onderzoek.

Bij de natte compressietest spuit je een beetje olie via het bougiegat langs de zuiger. Daardoor verdwijnt een slechte cilinderwandafdichting grotendeels. Blijft het resultaat gelijk, dan ligt het probleem bij de kleppen. Stijgt de waarde, dan wijst dat op versleten zuigerveren.

Bij een leak-down test gelden deze richtwaarden: minder dan 10% verlies is goed. Tussen 10 en 20% is marginaal. Tussen 20 en 30% vraagt om nader onderzoek. Luister waar de lucht ontsnapt. Lucht langs de oliepeilstok wijst op lekkende zuigerveren. Lucht via de uitlaat wijst op klepschade. Bellen in het koelwater duiden op een lekke koppakking.

Klepseals, turboschade of zuigerveren: zo sluit je andere oorzaken uit

Klepsealafdichtingen veroorzaken vergelijkbare rookvorming. Het onderscheid zit in het moment. Rook bij het starten na lang stilstaan wijst op klepseals. Olie lekt dan langs de klep de verbrandingskamer in. Rook onder belasting en bij accelereren wijst sterker op zuigerveren.

Bij turbomotoren veroorzaken versleten turbolagers vergelijkbare blauwe rook. Controleer de turbo visueel op oliesporen bij aanzuig- en afvoerzijde. Meet de axiale en radiale speling van de turbo-as. Overmatige speling wijst op turboschade.

Sluit systematisch elke alternatieve oorzaak uit vóór je zuigerveren vervangt. Dat voorkomt onnodige demontage en teleurstellende resultaten.

Cilinderwand inspecteren met een endoscoop: krassen, scoring en koolafzetting herkennen

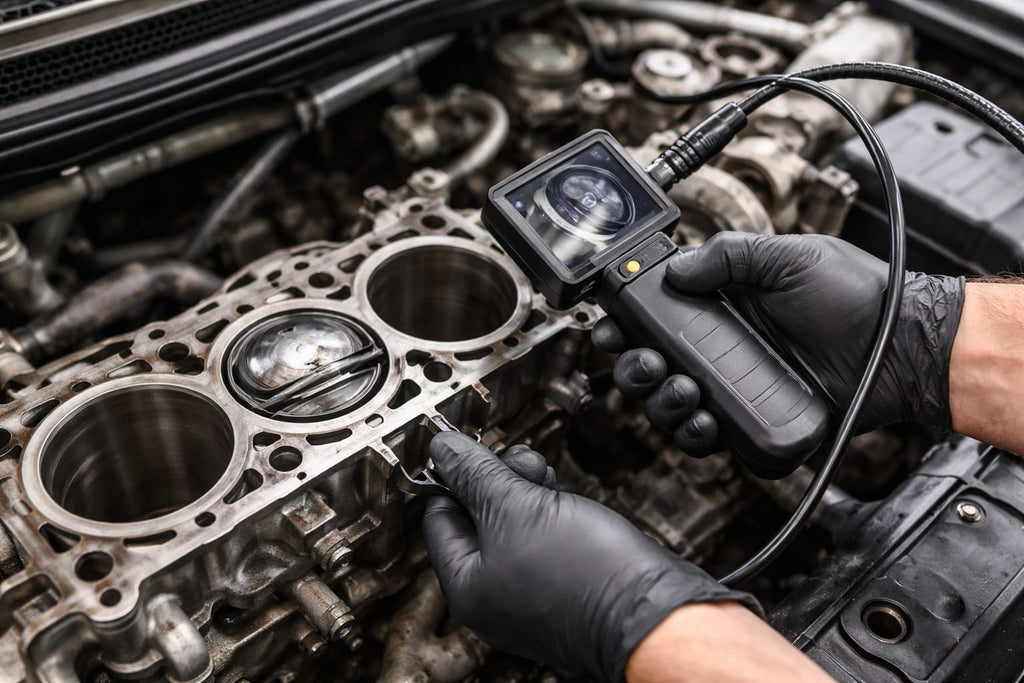

Met een endoscoopcamera inspecteer je de cilinderwand en zuigerkop visueel. Je brengt de camera via het bougiegat of de injectoropening in de cilinder. Zonder demontage beoordeel je zo de inwendige conditie.

Let op de volgende punten:

• Krassen: lichte slijtsporen op de cilinderwand.
• Scoring: diepe groeven in de cilinderwand.
• Glazuur: een glad, glanzend oppervlak zonder kruisarcering.
• Koolafzetting: op de zuigerkop en in de zuigerverengroeven.

Vastgekoekte koolresten in de groeven hinderen de veerbaarheid van de ring. Endoscoopbeelden dienen als documentatie en bewijslast. Als thuissleutelaar onderbouw je je beslissing. Als werkplaats toon je de klant visueel bewijs. Bij EndoscoopWereld vind je endoscopen voor in de automotivebranche met hoge beeldresolutie en flexibele lenzen, geschikt voor cilinderinspectie.

Slotspeling meten en cilindertoleranties beoordelen

Na demontage van de cilinderkop meet je de slotspeling (ringgap) van elke zuigerveer. Plaats de zuigerveer in de cilinder. Duw deze met de zuiger recht naar beneden. Meet de opening met een voelermaat. De fabrikant specificeert de minimale en maximale slotspeling per ringtype.

Een te grote slotspeling wijst op cilinderslijtage. Valt de meting binnen tolerantie, dan volstaan nieuwe zuigerveren en fijnhonen. Overschrijdt de meting de maximale waarde, dan is uitboren naar overmaatzuigers onvermijdelijk.

Meet de cilinder op meerdere hoogtes en in twee richtingen: loodrecht op en parallel aan de krukas. Zo stel je onrondheid en conusvorming vast. De maximaal toelaatbare onrondheid bedraagt doorgaans 0,02 tot 0,05 mm.

Hermontage en kritische afstelwaarden: aandraaimomenten, ringcompressie en inloopprocedure

Precisie bij montage bepaalt of de reparatie slaagt. Eén fout leidt tot terugkerende klachten. Het vervangingsproces loopt van demontage via werkstappen tot kritische afstelwaarden. Hieronder behandel je elke fase in detail.

Kan ik zuigerveren vervangen zonder de motor volledig te demonteren?

Bij de meeste auto's verwijder je circa 30 onderdelen voordat je bij de zuigerveren komt. Bij veel motoren bereik je de zuigers via de bovenkant. Je verwijdert de cilinderkop en maakt de drijfstangmoeren los. Vervolgens duw je de zuiger met drijfstang naar boven uit het cilinderblok.

De motor hoeft in dat geval niet uit de auto. Beperkingen gelden bij dwarsgeplaatste motoren met weinig ruimte boven het cilinderblok. Volledige motordemontage is noodzakelijk als de cilinderwanden geboord of professioneel gehoond moeten worden.

Reken op meerdere werkdagen voor een complete klus. Houd er rekening mee dat je tijdens demontage extra slijtage ontdekt.

De werkstappen: demontage, reinigen, meten en montage

Verwijder de cilinderkop. Draai de drijfstangmoeren los. Neem de zuigers uit. Verwijder eerst de koolaanslag ter hoogte van de compressieruimte. Anders lopen de zuigers vast.

Verwijder de oude zuigerveren met een zuigerveertang. Reinig de zuigergroeven met onderdelenreiniger. Schraap vervuiling uit de groeven met een speciale groevenreiniger of een vlak stuk gereedschap. Gebruik nooit scherp metaal dat krassen maakt in de zachte zuiger.

Omdat je de motor zo ver demonteert, vervang je preventief de koppakking en kopbouten. Vernieuw ook klepseals, keerringen en eventueel distributieonderdelen. Die liggen toch open. De materiaalkosten zijn minimaal vergeleken met de arbeidsuren.

Honen van cilinderwanden: wanneer verplicht en wanneer is overboren nodig?

Zuigerveren vervangen zonder honen werkt averechts. Nieuwe veren zijn scherp gesneden. Ze slijten bij het inrijden licht af aan de hoeken. Alleen dan ontstaat de juiste combinatie van smering en afdichting. Zonder honen blijft de cilinderwand te glad.

Fijnhonen volstaat bij lichte slijtage, als de cilinderdiameter nog binnen tolerantie valt. Het honen creëert een kruisarceringpatroon dat olie vasthoudt en de inloop bevordert. Uitboren naar overmaatzuigers is onvermijdelijk bij te grote cilinderdiameter, ovale slijtage of diepe scoring.

Na het honen reinig je de cilinder grondig. Gebruik warm water met zeep en een schone doek. Slijpresidu veroorzaakt vroegtijdige slijtage van de nieuwe zuigerveren. Droog de cilinders direct en breng een laagje motorolie aan.

Aandraaimomenten, ringcompressie en veelgemaakte montagefouten

Monteer de zuigerveren in de juiste volgorde. De olieschraapveer bestaat uit een expander en twee dunne lamellen. Plaats de expander eerst in de groef. Leg de lamellen eromheen. Verdeel de ringgaps gelijkmatig over de zuigeromtrek. Plaats de gaps van compressieringen en olieschraapveer nooit op één lijn.

Gebruik een ringcompressor bij het inbrengen van de zuiger. Controleer of de zuigerveren op de juiste plaats zitten. Gebruik de juiste aanhaalkoppels voor de drijfstangbouten. Draai cilinderkopbouten aan volgens de voorgeschreven volgorde met een gekalibreerde momentsleutel.

Veelgemaakte fouten:

• De olieschraapveer verkeerd om monteren.
• Alle ringgaps op één lijn plaatsen.
• Zuigerveren beschadigen bij het opschuiven.

De directe gevolgen: aanhoudend olieverbruik, compressieverlies of vroegtijdige motorslijtage.
