EGR-klep reinigen zonder demontage met een endoscoop

Een vervuilde EGR-klep is een van de meest voorkomende problemen bij dieselmotoren. Vooral dieselvoertuigen in stedelijk gebied kampen met een snel verstopte EGR-klep. Het resultaat: vermogensverlies, hoger brandstofverbruik en een brandend motorlampje op je dashboard. Klachten die zowel autobezitters als werkplaatsmonteurs direct herkennen.

In dit artikel behandelen we alle reinigingsmethoden voor de EGR-klep. Van reinigen zonder demontage met tankadditieven en spray, tot volledige demontage met handmatige reiniging. We vergelijken de kosten van elke aanpak en leggen uit hoe je met een endoscoop het resultaat visueel controleert. Zo kies je altijd de juiste methode voor jouw situatie.

Dit artikel richt zich op de praktische doe-het-zelver met een diesel (auto of camper) en de werkplaatsmonteur. Beide profielen vinden hier heldere stappen, eerlijke kostenvergelijkingen en tips voor visuele inspectie.

Wat is de EGR-klep en waarom raakt hij vervuild bij dieselmotoren?

Het EGR-systeem (Exhaust Gas Recirculation, oftewel uitlaatgasrecirculatie) vormt een essentieel onderdeel van elke moderne dieselmotor. De EGR-klep voert een deel van de uitlaatgassen terug naar de verbrandingskamer. Dit verlaagt de verbrandingstemperatuur en vermindert de uitstoot van stikstofoxiden (NOx).

Juist dieselmotoren zijn extra gevoelig voor EGR-vervuiling. De temperatuur en de vorming van stikstofoxiden nemen af, maar dit gaat ten koste van een verhoogde uitstoot van roetdeeltjes. Vooral die toegenomen roetdeeltjes leiden herhaaldelijk tot problemen met de EGR-klep. De roetaanslag en koolafzettingen beperken zich niet tot de klep zelf. Een sterk vervuilde EGR-klep gaat vaak gepaard met een vervuild inlaatspruitstuk of een vervuilde EGR-koeler. Een goed begrip van het hele systeem helpt je om de juiste diagnose te stellen.

Wat is een EGR-klep en hoe werkt het EGR-systeem?

EGR staat voor Exhaust Gas Recirculation, oftewel uitlaatgasrecirculatie. EGR-kleppen zorgen ervoor dat 5 tot 15% van de uitlaatgassen terugstroomt in het verbrandingsproces. Dit zorgt ervoor dat de brandstof vollediger verbrandt en dat de motor minder schadelijke gassen zoals stikstofoxiden produceert.

Het motormanagement-systeem regelt de hoeveelheid retourgassen. De ECU (Engine Control Unit) stuurt de EGR-klep aan op basis van motorbelasting, toerental en temperatuur. Bij lagere belasting (deellast) opent de klep om een deel van de uitlaatgassen via de inlaat terug te voeren. Bij volle belasting sluit de klep volledig voor maximaal motorvermogen.

De EGR-klep hergebruikt uitlaatgassen voor de verbranding en bevindt zich daarom nabij het uitlaat- en inlaatspruitstuk. Er bestaan twee hoofdtypen aansturing: elektronisch en mechanisch (pneumatisch). Pneumatische EGR-kleppen openen of sluiten via een vacuüm in het systeem. Elektrische EGR-kleppen stuurt de ECU rechtstreeks aan. Moderne diesels gebruiken vrijwel altijd de elektronische variant.

De rol van de EGR bij emissiereductie: stikstofoxiden (NOx) en verbrandingstemperatuur

De EGR-klep leidt een deel van de uitlaatgassen terug de motor in. Hierdoor daalt de verbrandingstemperatuur in de cilinders en neemt de uitstoot van NOx af. Te hoge verbrandingstemperaturen veroorzaken te veel stikstofoxiden, die schadelijk zijn voor het milieu. Door de piektemperatuur in de cilinder te verlagen, vermindert het EGR-systeem de vorming van deze schadelijke gassen aanzienlijk.

De uitstoot van stikstofoxiden is aan strenge normen gebonden. Om te voldoen aan steeds strengere emissienormen bouwen autofabrikanten EGR-systemen standaard in. Het uitschakelen of blokkeren van het EGR-systeem is geen optie. Deactivering om de prestaties te verbeteren is illegaal zodra het voertuig de openbare weg op gaat. Zonder werkend EGR-systeem komt je auto niet door de APK-keuring.

Samenhang met andere systemen: inlaatspruitstuk, turbo, EGR-koeler en DPF

De EGR-klep werkt niet op zichzelf. Een deel van de uitlaatgassen stroomt via de EGR-klep door de EGR-koeler, waarna het gas in het inlaatspruitstuk aan de verse lucht wordt toegevoegd. Van daaruit bereiken de gassen uiteindelijk de cilinders.

De EGR-klep zit doorgaans naast de turbocompressor en het roetfilter. Het EGR-proces zorgt ervoor dat er meer roet in de uitlaatgassen terechtkomt. Om dat op te vangen bevat de auto ook een DPF (Diesel Particulate Filter, oftewel roetfilter). Het inlaatspruitstuk, de turbo, de EGR-koeler en het DPF vormen samen het totale emissiesysteem.

Vervuiling beperkt zich zelden tot één component. Alléén de EGR-klep reinigen volstaat niet altijd. Soms verdient het hele inlaatcircuit een reinigingsbeurt. Bij een ongecontroleerde instroom van uitlaatgas verkolen het inlaatkanaal, de inlaat- en uitlaatkleppen en eventueel de turbolader. Stel onderhoud dus niet uit. Problemen stapelen zich op.

Houd bij EGR-klachten altijd rekening met deze gerelateerde systemen. Een diagnose beperkt tot alleen de klep mist vaak de werkelijke omvang van het probleem. Wil je meer weten over het reinigen van het inlaatspruitstuk? Lees dan ons artikel over inlaatspruitstuk reinigen.

Hoe herken je een vervuilde EGR-klep? De belangrijkste symptomen

Een vervuilde EGR-klep uit zich op verschillende manieren. De klep functioneert op twee manieren verkeerd: hij blijft de hele tijd openstaan of de hele tijd dichtstaan. Beide situaties geven verschillende symptomen. Herkenning is cruciaal om op tijd in te grijpen en duurdere schade te voorkomen.

Symptomen bij een EGR-klep die open blijft staan:

• Slechte prestaties, onregelmatig stationair draaien en slechte acceleratie.
• Moeizaam starten van de motor.
• Hoger brandstofverbruik dan normaal.
• Het controle-motorlampje brandt op je dashboard.

Symptomen bij een EGR-klep die dicht blijft staan:

• Een tikgeluid uit de motor bij laag toerental. Dit is het geluid van vroege ontsteking van de brandstof bij hoge temperaturen.
• Hogere NOx-uitstoot en het niet slagen voor de emissietest.
• Duidelijk zwarte uitlaatgassen.
• Een storingslampje op het dashboard: het motorstoringslampje of het uitlaatgaslampje.

Daarnaast melden veel bestuurders een schokkerige motor, een noodloopprogramma (noodloopmodus) en merkbaar vermogensverlies bij het optrekken. Let op: symptomen van een slechte EGR-klep wijzen soms ook op problemen in andere delen van de motor. Denk aan slechte bougies, het brandstoffilter, de brandstofpomp of diverse motorsensoren. Laat foutcodes altijd uitlezen met een OBD-scanner voor een betrouwbare diagnose.

Waardoor raakt de EGR-klep vervuild?

De EGR-klep gaat meestal kapot door vervuiling. Uitlaatgassen die langs de klep stromen, bevatten roetdeeltjes. Deze roetdeeltjes vormen een koolstofafzetting op de klep. Op een gegeven moment is die afzetting zo dik dat de klep niet meer goed beweegt. Bij extreme vervuiling zit de klep zelfs helemaal vast.

Diverse factoren versnellen dit proces:

• Veel korte ritten en stadsverkeer. Voertuigen die vaak korte afstanden afleggen en zelden op bedrijfstemperatuur komen, verbranden geen roetresten. Deze zetten zich gemakkelijk af in de EGR-klep.
• Laag toerental. Bij lagere belasting opent de klep om een deel van de uitlaatgassen via de inlaat terug te voeren. Juist in dit regime ontstaat de meeste vervuiling.
• Brandstofkwaliteit. Brandstof van lage kwaliteit verstopt de klep sneller, waardoor de koolafzetting zich opstapelt.
• Uitgesteld onderhoud. Onvoldoende onderhoud van de motor en de randapparatuur leidt tot een verhoogde uitstoot van vervuilende stoffen. De klep raakt hierdoor sneller verzadigd.

Je hebt zelf invloed op een aantal van deze factoren. Regelmatig langere ritten maken bij voldoende toerental vertraagt de opbouw van roetaanslag. Om de 80.000 km een koolstofreiniging laten uitvoeren helpt om slib en koolstof uit het luchtinlaatsysteem te verwijderen. Het gebruik van premium diesel vermindert de hoeveelheid verbrandingsresten. Preventief onderhoud op een vast km-interval voorkomt dure verrassingen.

EGR-klep reinigen zonder demontage vs. met demontage

Er bestaan drie hoofdmethoden om een EGR-klep te reinigen. De juiste keuze hangt af van de ernst van de vervuiling.

Methode 1: Tankadditief (brandstoftoevoeging)

Een tankadditief voeg je toe aan de dieseltank bij het tanken. Deze producten hebben vooral een onderhoudsfunctie. Bij een volledig verstopte EGR-klep verricht een additief geen wonderen. Geschikt voor preventief onderhoud en lichte roetaanslag. Kosten: enkele tientjes per behandeling.

Methode 2: Reinigingsspray of foam via de inlaat (reinigen zonder demontage)

De reiniger spuit je als schuim onder hoge druk zo dicht mogelijk voor de EGR-klep. Door de schuimvorm werkt het middel beter in op de koolafzetting. Deze methode reinigt het EGR-systeem, het inlaatspruitstuk en de inlaatkleppen zonder demontage. Effectief bij matige vervuiling. Kosten: circa €15 tot €50 voor het reinigingsmiddel.

Methode 3: Demontage en handmatige reiniging

Na demontage spuit je de onderdelen in met een speciaal reinigingsschuim. Dit is de meest grondige aanpak. Geschikt bij hardnekkige koolafzettingen en een vastgelopen klep.

Keuzekader:

Bij twijfel over de juiste aanpak start je altijd met een visuele inspectie. Een endoscoop brengt de mate van vervuiling direct in beeld.

Visuele inspectie met een endoscoop vóór en na het reinigen

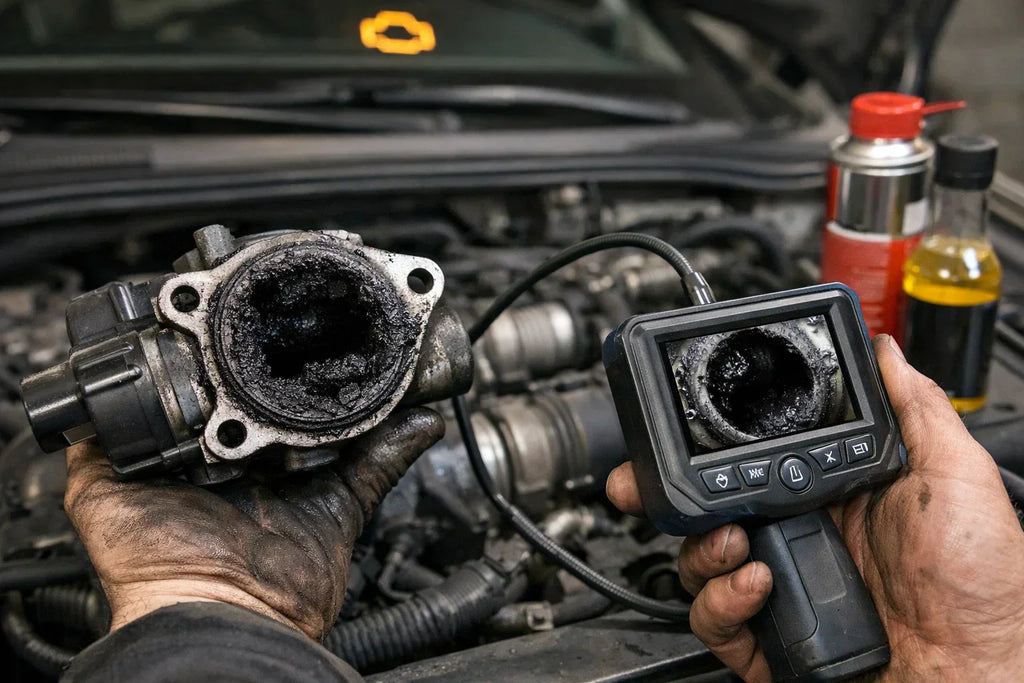

Een endoscoopcamera biedt uitkomst bij het beoordelen van de EGR-klep en het inlaatspruitstuk zonder demontage. Breng de camera in via de inlaatzijde of een sensoropening. Op het scherm zie je direct de mate van roetaanslag en koolafzettingen in het EGR-systeem. Zowel monteurs als doe-het-zelvers gebruiken deze methode voor een snelle en betrouwbare diagnose.

Maak een opname vóór de reiniging en een opname erna. Het verschil tussen beide beelden toont objectief de effectiviteit van de gekozen reinigingsmethode. Werkplaatsen gebruiken deze voor- en na-beelden als documentatie richting de klant. Voor de doe-het-zelver is het een handige kwaliteitscontrole.

Een visuele check vooraf helpt je bovendien om de juiste aanpak te kiezen. Bij lichte aanslag op het camerabeeld volstaat een reinigingsspray. Bij dikke koolkorsten die duidelijk zichtbaar zijn via de endoscoop, is demontage noodzakelijk. Zo voorkom je dat je met een te milde methode begint, of juist onnodig demonteert.

Bekijk ons assortiment voor de juiste camera. Lees meer over het gebruik van een endoscoop in de automotive.

Wanneer is reinigen niet meer genoeg en moet de EGR-klep vervangen worden?

Niet elke EGR-klep is nog te redden met reiniging. Bevat de klep vooral roet, dan is schoonmaken nog een optie. Zie je scheurtjes in de rubbers of kleppen, dan moet de EGR-klep vervangen worden. Ook een klep die na grondige reiniging niet meer volledig opent of sluit, heeft zijn langste tijd gehad.

Signalen dat vervanging noodzakelijk is:

• De klep is mechanisch beschadigd of vervormd.
• Na reiniging keren dezelfde foutcodes direct terug.
• De EGR-klep is volledig dichtgeslibd en het motorbesturingslampje brandt.
• De endoscoop toont diepe erosie of scheurvorming in het kleplichaam.

Blijf nooit rijden met dit defect. Het veroorzaakt onherstelbare schade aan onder meer de turbo en koppakking. Op lange termijn leidt dit tot extra defecten, zoals een kapot roetfilter. Bovendien stijgt je NOx-uitstoot, waardoor de auto niet door de APK-keuring komt.

EGR-klep reinigen kosten: zelf doen vs. de garage vs. volledig vervangen

De kosten voor het reinigen van de EGR-klep hangen af van de ernst van de vervuiling, het merk/model en de gekozen aanpak. Hieronder een overzicht:

De kosten voor het schoonmaken in een werkplaats beginnen bij ongeveer €100. Reinig je de klep zelf, dan ben je slechts een paar tientjes kwijt. Gemiddeld kost het vervangen van een EGR-klep tussen de €450 en €1.500, afhankelijk van het type auto en EGR-klep.

Schoonmaken is aanzienlijk goedkoper dan vervangen. Zelf reinigen is de voordeligste optie. Twijfel je over de ernst? Start dan met een visuele inspectie via een endoscoop. Zo voorkom je dat je onnodig een nieuwe klep aanschaft.

De juiste endoscoop voor EGR-inspectie in jouw werkplaats

Een industriële endoscoop is onmisbaar voor het snel en betrouwbaar inspecteren van de EGR-klep, het inlaatspruitstuk en gerelateerde systemen. Zonder onnodige demontage breng je de vervuiling direct in beeld. Dit bespaart arbeidsuren en voorkomt onnodige slijtage aan bouten en pakkingen.

Voor de werkplaatsmonteur biedt een endoscoop extra voordelen. Onderbouw je diagnose met helder beeldmateriaal. Toon de klant de staat van de EGR-klep vóór en na de reiniging. Dit vergroot het vertrouwen en maakt reinigingsresultaten aantoonbaar. Bovendien voorkom je onnodige vervangingen, omdat je de werkelijke staat van de klep met eigen ogen vaststelt.
