Inspectie rookgaskanalen: zo breng je de staat van je afvoersysteem in beeld

Een inspectie rookgaskanalen geeft direct zicht op de veiligheid en toekomstmogelijkheden van je afvoersysteem. Corrosie, lekkende verbindingen en vastgelopen condensafvoeren zijn de drie meest voorkomende oorzaken van onnodige vervanging. Met een inspectiecamera breng je de toestand van het kanaal in beeld, zonder sloopwerk, zonder woonlastoverlast.

Dit artikel beschrijft wat rookgaskanalen zijn, wanneer inspectie noodzakelijk is en hoe een camera-inspectie stap voor stap verloopt. Je leest daarna wat er zelfstandig inspecteerbaar is met een endoscoop en welke technische eisen daaraan gesteld worden.

Quick picks: wat je moet weten

• Levensduur: rookgaskanalen hebben conform NEN NPR 3378-45-2017 een theoretische levensduur van 15 jaar.
• Wanneer inspecteren: bij ketelwissel, bij vermoeden van corrosie, of als hergebruik van het kanaal gewenst is.
• Geen certificaat vereist: er bestaat geen wettelijk verplicht goedkeuringscertificaat voor gebruikte rookgaskanalen.
• Camera-inspectie: wordt uitgevoerd via het dakvlak of de onderzijde van het kanaal; CV-ketels blijven gewoon in gebruik.
• Endoscoop specs: gebruik een model met minimaal 5 meter flexibele kabel, 8 mm sonde en pan-tilt functie voor volledige dekking van het kanaal.
• CO-risico: onvoldoende rookgasafvoer leidt tot koolmonoxidevorming in de woning, kleurloos, reukloos en acuut gevaarlijk.

Inhoudsopgave

• Wat zijn rookgaskanalen en waarom is inspectie noodzakelijk
• Wanneer zijn rookgaskanalen inspecteren verplicht of sterk aan te raden
• Hoe verloopt een camera-inspectie van rookgaskanalen stap voor stap
• Zelf rookgaskanalen inspecteren met een endoscoop: wat is mogelijk
• Inspectie rookgaskanalen appartementencomplex: aandachtspunten voor VVE's
• Welke endoscoop gebruik je voor de inspectie van rookgaskanalen

Wat zijn rookgaskanalen en waarom is inspectie noodzakelijk

Rookgaskanalen voeren de verbrandingsgassen van CV-ketels, geisers en open haarden af naar de buitenlucht. Bij HR-combiketels bestaat het systeem uit twee onderdelen: een afvoerkanaal voor rookgassen en een toevoerkanaal voor verbrandingslucht. Beide kanalen werken samen in een concentrisch systeem of als twee losse buizen naast elkaar in een schacht.

De inspectie van rookgaskanalen is noodzakelijk omdat rookgasafvoersystemen verouderen. Materialen tasten aan. Verbindingen worden gasdoorlatend. En als verbrandingsgassen niet volledig naar buiten worden afgevoerd, ontstaat koolmonoxide in de woning. Koolmonoxide is kleurloos, reukloos en bij hogere concentraties direct levensbedreigend.

Een camera-inspectie brengt de werkelijke staat van het kanaal in beeld. Dat geeft zicht op wat er achter de schachtwand gebeurt, iets wat visuele controle aan de buitenkant niet levert.

Individuele kanalen versus collectieve CLV-systemen

Er zijn twee fundamenteel verschillende kanaaltypen. Het eerste type is het individuele rookgaskanaal: één kanaal per woning, direct naar buiten. Het tweede type is het collectieve CLV-systeem (Collectief Luchttoevoer- en Verbrandingsgassysteem): meerdere CV-ketels van verschillende woonlagen zijn aangesloten op één gezamenlijk kanaal. Dit type komt voor in appartementencomplexen en meergezinswoningen.

Bij collectieve systemen is de belasting op het kanaal hoger. Bij vier of meer woonlagen is vrijwel altijd een CLV-kanaal aanwezig. De aansluitingen per woning, beugels, verbindingsstukken en luchttoevoer, zijn daarbij elk een kritisch punt. Één losgeschoten aansluiting veroorzaakt rookgaslekkage op de verdieping eronder.

Corrosie, condenswater en lekkende verbindingen: de drie slijtageprocessen

Rookgaskanalen bij HR-ketels produceren condenswater. HR-ketels werken met lage rookgastemperaturen, tussen de 40 en 80 graden Celsius. Bij die lage temperatuur condenseert een deel van de rookgassen in het afvoerkanaal. Het condenswater heeft een lage pH-waarde en is daardoor zuur. Dit zure condenswater tast aluminium en RVS-verbindingen aan.

De drie slijtageprocessen verlopen als volgt:

• Corrosie: zuur condenswater lost aluminium en RVS-verbindingen op. In de laatste levensfase doorrotten de materialen volledig.
• Verharding van siliconen: afdichtingsringen verharden door warmtewisselingen en worden gasdoorlatend. Lekkage ontstaat dan in een eerder stadium dan de materiaalbreuk.
• Losschieten van aansluitingen: beweging door temperatuurwisselingen en ondeugdelijk beugelen veroorzaken dat verbindingsstukken loslaten.

Camera-inspectie maakt al drie processen zichtbaar vóórdat ze tot schade of gevaar leiden.

Wanneer zijn rookgaskanalen inspecteren verplicht of sterk aan te raden

Er bestaat geen algemene wettelijke plicht tot periodieke inspectie van rookgaskanalen. De noodzaak tot rookgaskanalen inspecteren is situatie- en systeemafhankelijk. De NEN-norm en drie concrete situaties bepalen wanneer inspectie aan de orde is.

De NEN NPR 3378-45-2017 norm en wat die betekent voor uw kanaal

Sinds 2017 geldt de NEN NPR 3378-45-2017 als de relevante norm voor rookgasafvoersystemen in Nederland. De norm stelt dat rookgaskanalen een theoretische levensduur hebben van 15 jaar. Fabrikanten hanteerden vroeger levensduurgaranties van 20 tot 30 jaar. De norm is aangescherpt op basis van praktijkervaring met HR-ketelsystemen en het gedrag van condenswater op materiaalniveau.

Wat de norm niet doet: een verplichting opleggen tot inspectie of het overhandigen van een goedkeuringscertificaat. Er bestaat geen wettelijk keurmerk of certificaat voor gebruikte rookgaskanalen. Een installateur die vraagt om een goedkeuringscertificaat voor bestaande kanalen, is niet op de hoogte van de actuele regelgeving. Wat de norm wél voorschrijft: een onafhankelijke controle op staat, uitvoering en aannemelijke gasdichtheid, als hergebruik van het kanaal beoogd wordt.

Hergebruik van rookgaskanalen is in bepaalde situaties mogelijk. Daarvoor is inspectie verplicht. Zonder inspectie is hergebruik niet conform de norm.

Hoe vaak moet je rookgaskanalen inspecteren

Er is geen wettelijk vastgestelde inspectiefrequentie. De norm schrijft inspectie voor als hergebruik of renovatie beoogd wordt. Drie situaties vragen in de praktijk altijd om actie: een kanaal ouder dan 15 jaar dat nog in gebruik is, een CO-melder die regelmatig afgaat zonder aanwijsbare andere oorzaak, en een aanstaande ketelwissel waarbij de installateur om een inspectierapport vraagt.

Bij goedgekeurd hergebruik schrijft de norm aansluitend een beheersplan voor met herhaalinspecties op termijn. De frequentie van die herhaalinspecties is afhankelijk van het kanaaltype, de materiaalstaat en de aanbevelingen uit het eerste rapport.

Inspectie bij wisseling van CV-ketel

De meest voorkomende aanleiding voor een inspectie is de wisseling van de CV-ketel. Een installateur die een nieuwe HR-combiketel plaatst, is verantwoordelijk voor een veilig en functionerend geheel, inclusief het rookgasafvoersysteem. De installateur vraagt daarom in veel gevallen om een inspectierapport van het bestaande kanaal vóór of tijdens de installatie.

Drie aanvullende situaties waarbij inspectie sterk aan te raden is:

• Kanaal ouder dan 15 jaar en ketel is nog in gebruik.
• Zichtbare schade of vervorming aan de schacht of dakdoorvoer.
• CO-melders die regelmatig afgaan zonder dat een andere oorzaak is gevonden.

Hoe verloopt een camera-inspectie van rookgaskanalen stap voor stap

Een professionele camera-inspectie van rookgaskanalen verloopt in drie fasen. CV-ketels blijven tijdens de inspectie in gebruik. Er is geen woonlastverstoring voor bewoners van aangrenzende woningen. Alleen bij visuele schouwing van de onderzijde van een collectief kanaal is toegang tot de onderste woning noodzakelijk.

Inspectie vanaf het dak via het afvoerdeel

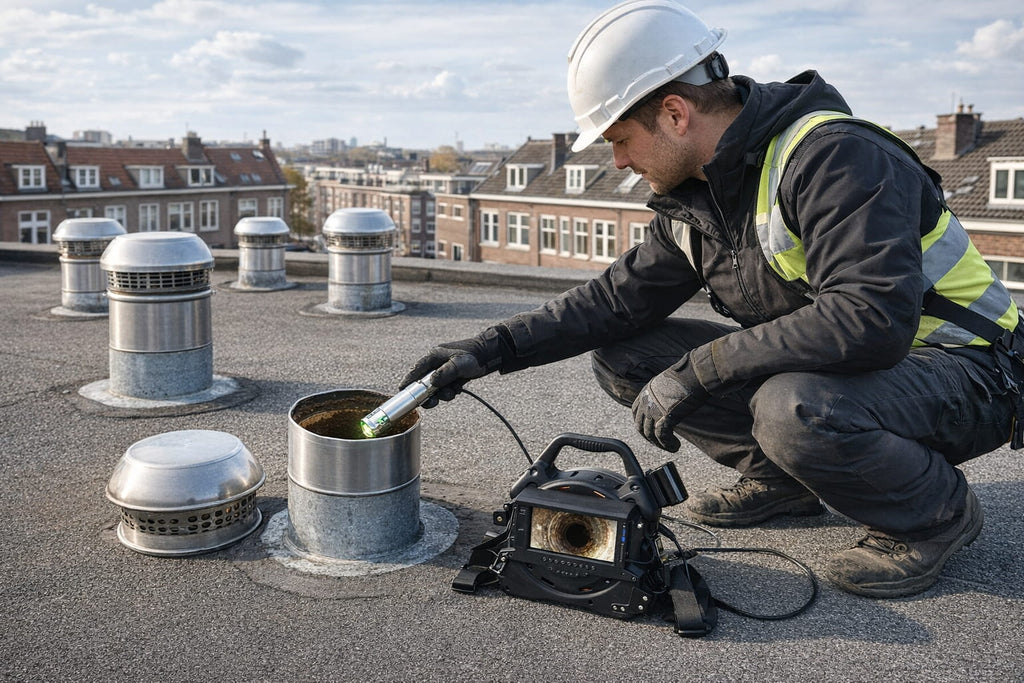

De camera-inspectie begint aan het dakvlak. De camera, uitgerust met een pan-tilt functie, wordt in het rookgasafvoerdeel ingebracht via de centrale dakkap of de CLV-uitmonding. De pan-tilt camera maakt het mogelijk de beeldkijkrichting te sturen: naar de wand, naar verbindingsstukken en naar de bodem van het kanaal.

Inspecties worden uitgevoerd in zowel het rookgasafvoerdeel als het luchttoevoerdeel. Bij concentrische kanalen zijn beide onderdelen via één dakdoorvoer bereikbaar. De opnames worden digitaal opgeslagen. Videobeelden worden aansluitend op een groter scherm nauwkeurig nagekeken. Opnamedossiers worden minimaal drie jaar bewaard.

Wat tijdens de camera-inspectie zichtbaar is:

• Corrosie en materiaalbreuk aan binnenwanden van het kanaal.
• Lekkende verbindingsstukken en losschieten van aansluitingen.
• Condenswateropstapeling en de staat van de condensafvoer.
• Obstructies zoals nestmateriaal, bezinksel of ingestorte segmenten.
• Type en uitvoering van het kanaal, inclusief lengte en aansluitpunten.

Visuele schouwing van de aansluiting per woning

Bij collectieve kanalen is een visuele schouwing in de woning noodzakelijk. De aansluiting van de CV-ketel op de gemeenschappelijke schacht wordt daarbij gecontroleerd. Beoordeeld worden: de beugeling, de aansluitrichting, het materiaaltype en de continuïteit van het aansluitstuk. De aansluiting dient uit één stuk van hetzelfde materiaal te bestaan.

Bij een CLV-systeem is ook de positie van elke woning ten opzichte van het kanaal relevant. Via lengtemeting wordt bepaald welke woning op welk kanaal is aangesloten. Dit wordt in het inspectierapport vastgelegd op een dakplattegrond.

Wat een inspectierapport bevat

Na de inspectie van de rookgaskanalen wordt een rapport opgesteld. Het rapport bevat:

• Camerabeelden met tijdscode en locatieannotatie.
• Materiaalomschrijving en kanaaltype (individueel of collectief, CLV of niet).
• Staat van het kanaal per onderdeel: afvoerdeel, luchttoevoer, verbindingen, condensafvoer.
• Conclusie: hergebruik mogelijk, renovatie noodzakelijk of vervanging aanbevolen.
• Advies op termijn: direct actie vereist of toekomstige planning.

Het rapport is leesbaar zonder technische voorkennis. Installateurs en renovatiebedrijven gebruiken het rapport als basis voor offertes en planningsbeslissingen. De kosten van een professionele inspectie variëren per type object, kanaalsysteem en regio, voor grondgebonden woningen met een individueel kanaal liggen de kosten doorgaans lager dan voor een volledig CLV-systeem in een appartementencomplex. Een inspecteur stelt de prijs vast op basis van het type systeem en het aantal aansluitingen.

Zelf rookgaskanalen inspecteren met een endoscoop: wat is mogelijk

Zelfstandig rookgaskanalen inspecteren met een endoscoop is mogelijk voor individuele kanalen en aansluitpunten die toegankelijk zijn vanuit de woning of vanuit het dak. Een inspectiecamera van EndoscoopWereld geeft direct beeldkwaliteit waarmee corrosie, materiaalbreuk en losschieten van verbindingen zichtbaar zijn, zonder demontage van de installatie.

Wat een particulier of technisch beheerder zelfstandig inspecteert:

• De aansluiting van de CV-ketel op het rookgaskanaal: controleer op scheuren, losschieten en correcte beugeling.
• Het zichtbare deel van het afvoerkanaal in de schacht of kruipruimte: zoek naar condensvlekken, corrosie en materiaalvervorming.
• De dakdoorvoer en afdekking: kijk via het afvoerkanaal omhoog naar de uitmonding voor obstructies of nestvorming.
• Condenswaterafvoer: controleer of de opvangbak leeg en de afvoer vrij is.

Een volledige inspectie van het collectieve CLV-kanaal, van dakuitmonding tot onderzijde schacht, vereist langere kabels en specifiekere apparatuur dan een standaard inspectiecamera. Voor individuele woningkanalen volstaat een endoscoop met 5 tot 10 meter kabel en pan-tilt functie. Bij twijfel over de bevindingen of bij een kanaal ouder dan 15 jaar is aanvullend advies van een onafhankelijk specialist aan te raden.

Inspectie rookgaskanalen appartementencomplex: aandachtspunten voor VVE's

Bij een inspectie rookgaskanalen appartementencomplex is de situatie complexer dan bij een grondgebonden woning. Woningen in een appartementencomplex zijn vrijwel altijd aangesloten op een collectief rookgasafvoersysteem. De belasting op dat kanaal is hoger en de afhankelijkheid tussen woningen groter.

De VVE is verantwoordelijk voor de gemeenschappelijke onderdelen van het gebouw, waaronder de collectieve rookgaskanalen. Drie aandachtspunten voor VVE-beheerders:

• Onafhankelijke inspectie: kies altijd een partij zonder commercieel belang bij de uitkomst. Een inspecteur zonder reparatieopdracht geeft een objectiever beeld.
• Beheersplan: bij hergebruik van het kanaal schrijven actuele normen een beheersplan voor, inclusief herhaalinspecties op termijn.
• Besluitvorming in de VVE: een inspectierapport geeft alle leden feitelijk onderbouwde informatie voor de vergadering over renovatie of vervanging.

Een uitgebreide behandeling van de aanpak voor VVE's, inclusief CLV-systemen, renovatietrajecten en normuitleg, volgt in een apart artikel over rookgaskanalen en VVE-beheer.

Welke endoscoop gebruik je voor de inspectie van rookgaskanalen

Een endoscoop voor rookgaskanalen stelt drie technische eisen: voldoende kabellengte, een geschikte sondediameter en een bestuurbare camerakop. Daarnaast is een IP68-waterdichte sonde noodzakelijk vanwege het condenswater in het kanaal.

Kabellengte, sondediameter en pan-tilt: de drie technische eisen

De kabellengte bepaalt hoe diep in het kanaal de camera doordringt. Rookgaskanalen in meergezinswoningen lopen van de kelder tot het dak, bij vier verdiepingen gaat het al snel om 12 tot 15 meter schachthoogte. Voor individuele woningkanalen volstaat een 5 of 10 meter kabel. Voor volledige CLV-inspectie vanuit het dak is een kabel van 10 tot 15 meter aanbevolen.

De sondediameter van 8 mm past in de meeste rookgasafvoerbuizen van HR-ketels, die standaard een inwendige diameter van 60 tot 80 mm hebben. Voor smalle aansluitstukken of T-verbindingen biedt een sonde van 5,5 mm extra bereik. Gebruik altijd een IP68-waterdichte sonde, condenswater in het kanaal is een constante factor waartegen een niet-waterdichte sonde niet bestand is.

De pan-tilt functie maakt het mogelijk de camerakop in twee assen te sturen. Zo is de binnenwand van het kanaal in alle richtingen zichtbaar, ook bij bochten en T-aansluitingen. Zonder pan-tilt functie is de inspectie beperkt tot wat recht voor de lens valt.

Aanbevolen modellen bij Endoscoopwereld

Bij Endoscoopwereld vind je industriële endoscopen die geschikt zijn voor de inspectie van rookgaskanalen. De Webvision-serie biedt modellen met verwisselbare kabels van 5, 10 en 15 meter, een 8 mm sonde en een FHD-camerakop, direct leverbaar met ingebouwd scherm en video-opnamefunctie.

Twijfel je welk model het beste past bij jouw situatie? De keuzehulp op de website leidt je stap voor stap naar het juiste model op basis van kabellengte, sondediameter en toepassingsgebied. Wil je persoonlijk advies? Bel ons op (+31) 015 202 4090, bereikbaar op werkdagen tussen 9.00 en 17.00 uur. We denken graag mee over welk model aansluit op de specifieke situatie van jouw kanaal of object.

Drie modellen die geschikt zijn voor rookgaskanalinspectie:

• Webvision Triple Lens FHD – verwisselbare kabel (5m, 10m of 15m) – 8mm – IP68: flexibele kabelkeuze, drie lensinstellingen voor breed en smal beeld, direct beschikbaar.
• Webvision Industriële Endoscoop Dual Lens – 5.5mm – 2, 5 of 10M kabel – FullHD – IP68: kleinere sondediameter voor smalle aansluitpunten, dual lens voor voor- en zijwaarts beeld.
• Webvision WVS40 – 6mm – 720° bestuurbare kop – IP68 – hittebestendig: professioneel model voor intensief gebruik, volledig bestuurbare camerakop in twee assen.

Alle modellen zijn voorzien van ingebouwde LED-verlichting, een ingebouwd scherm en video-opnamefunctie. Beeldmateriaal is direct op te slaan voor documentatie of rapportage.
