Fundering inspectie: scheurvorming, haarscheuren en betonschade opsporen

Klemmende deuren, scheurvorming in de gevel of een licht verzakt gedeelte van de woning? Dan is een fundering inspectie verstandig om vast te stellen wat de oorzaak is en hoe ernstig het probleem is. Een fundering onderzoek brengt de staat van de fundering in beeld met visuele inspectie, metingen en endoscopische controle. In deze blog lees je wanneer een fundering inspectie nodig is, hoe haarscheuren en betonschade worden opgespoord en wanneer een endoscoop uitkomst biedt bij slecht bereikbare plekken.

Inhoudsopgave

• Wat is een fundering inspectie?
• Wanneer fundering laten inspecteren?
• Soorten funderingsonderzoek
• Haarscheuren detectie in de fundering
• Betonschade opsporen bij de fundering
• Scheurvorming in fundering, gevel en muur
• Fundering inspectie met een endoscoop
• Vervolgstappen na de inspectie

Wat is een fundering inspectie?

Een fundering inspectie is een onderzoek naar de draagkracht, staat en kwaliteit van de fundering waarbij een bouwkundig inspecteur visuele controle, metingen en eventueel grondonderzoek uitvoert. Het funderingsonderzoek geeft inzicht in mogelijke funderingsproblemen zoals scheefstand, haarscheuren, negatieve kleef of aantasting van houten paalfunderingen.

De inspecteur beoordeelt de constructie, de fundering zelf, de aansluitingen met muren en vloeren, en legt de bevindingen vast in een rapport met risico-inschatting en advies over herstelmaatregelen.

Wanneer fundering laten inspecteren?

De fundering laten inspecteren is verstandig bij zes specifieke signalen die wijzen op mogelijke funderingsproblemen:

• Zichtbare scheuren in de gevel, binnenmuren of aan de onderzijde van de woning.
• Klemmende deuren en ramen die moeilijk sluiten door verzakking of scheefstand.
• Scheefstand van de woning zichtbaar met een waterpas of aan hangende lampen.
• Achterover hellen van de voorgevel of zijgevel ten opzichte van de loodrechte lijn.
• Aankoop van een oudere woning gebouwd op houten palen in veenweidegebied.
• Geplande verbouwing zoals aanbouw, opbouw of kelderuitbreiding.

Houten paalfunderingen in veenweidegebied kennen een verhoogd risico op funderingsproblemen door grondwaterstanddaling en negatieve kleef. Ook woningen gebouwd vóór 1945 en woningen in gebieden met sterk wisselende grondwaterstanden behoren tot de risicogroep. Een uitgebreid funderingsonderzoek geeft in deze gevallen de benodigde zekerheid.

Soorten funderingsonderzoek

Een funderingsonderzoek kent drie fasen die oplopen in diepgang en kosten. De drie onderzoeksfasen:

1. Visuele inspectie waarbij de inspecteur de woning visueel beoordeelt op zichtbare scheuren, klemmende deuren en scheefstand.
2. Bureaustudie met archiefonderzoek, onderzochte bronnen en raadpleging van het actueel hoogtebestand.
3. Uitgebreid funderingsonderzoek met diverse metingen, sonderingen en eventueel blootleggen van de fundering.

Elke fase geeft een goede indicatie van de staat van de fundering. De visuele inspectie kost €250 tot €500 en duurt 1 tot 3 uur. Een volledig funderingsonderzoek loopt op tot €3.000 of meer en neemt meerdere dagen in beslag, inclusief sonderingen en grondmonsters. Het lokaal funderingsloket en het kennis centrum aanpak funderingsproblematiek bieden onafhankelijk advies en relevante informatie over openbare bronnen.

Haarscheuren detectie in de fundering

Haarscheuren detectie in de fundering gebeurt met een combinatie van visuele inspectie en endoscopisch onderzoek. Haarscheuren zijn scheuren met een breedte onder 0,3 millimeter. De detectie verloopt in vier stappen:

1. Visuele controle van de fundering aan de buitenzijde op scheuren breder dan 0,1 millimeter.
2. Vergrotingsinspectie met een loep of digitale microscoop bij twijfelgevallen.
3. Endoscopische controle in spleten, hoeken en slecht bereikbare delen van de fundering.
4. Scheurmonitoring met gipsstrookjes of digitale scheurmeters over een periode van 3 tot 6 maanden.

Haarscheuren in beton zijn vaak onschuldig, maar groeiende scheuren wijzen op zetting of constructieve overbelasting. De breedte en het verloop bepalen de ernst.

Betonschade opsporen bij de fundering

Betonschade bij de fundering ontstaat door wapeningscorrosie, chloridebelasting, vorstschade of mechanische overbelasting. De vier meest voorkomende vormen van betonschade:

• Wapeningscorrosie zichtbaar als bruine roestsporen op het betonoppervlak.
• Betonrot waarbij het betonoppervlak afbrokkelt en wapening zichtbaar wordt.
• Vorstschade met afschilferend beton aan de buitenzijde van de fundering.
• Constructiefout zoals te dunne betondekking of verkeerde wapeningsverdeling.

Betonschade opsporen gebeurt met visuele inspectie, kloppingstest (holle klank duidt op losliggend beton) en endoscopische controle in voegen en naden. Voor inspectie van betonconstructies en fundering is een industriële endoscoop met hoge beeldkwaliteit en hittebestendige kabel de professionele keuze. De modulaire opzet maakt het mogelijk de kabellengte aan te passen tussen 1 en 10 meter, afhankelijk van de diepte van de inspectie. Bij geconstateerde betonrot volgt vaak aanvullend onderzoek naar de diepte van de aantasting.

Scheurvorming in fundering, gevel en muur

Scheurvorming in fundering, gevel of muur heeft verschillende oorzaken die samenhangen met zetting, temperatuurwerking of constructieve belasting. De vier hoofdtypen:

• Zettingsscheuren diagonaal in de gevel, breder aan één uiteinde, door ongelijke zakking van de fundering.
• Krimpscheuren verticaal en smal, ontstaan door uitdroging van metselwerk of stucwerk.
• Haarscheuren in beton oppervlakkig, ontstaan door uitharding en temperatuurwerking.
• Haarscheuren in gevel of muur vaak langs voegen of stopcontacten, meestal onschuldig.

Haarscheuren muur langer dan 1 meter met een breedte boven 2 millimeter vragen om verder onderzoek. Haarscheuren gevel rond ramen of deuren ontstaan vaak door werking van het metselwerk en zijn minder ernstig. Een bouwkundig inspecteur voert de juiste risico-inschatting uit op basis van breedte, locatie en verloop.

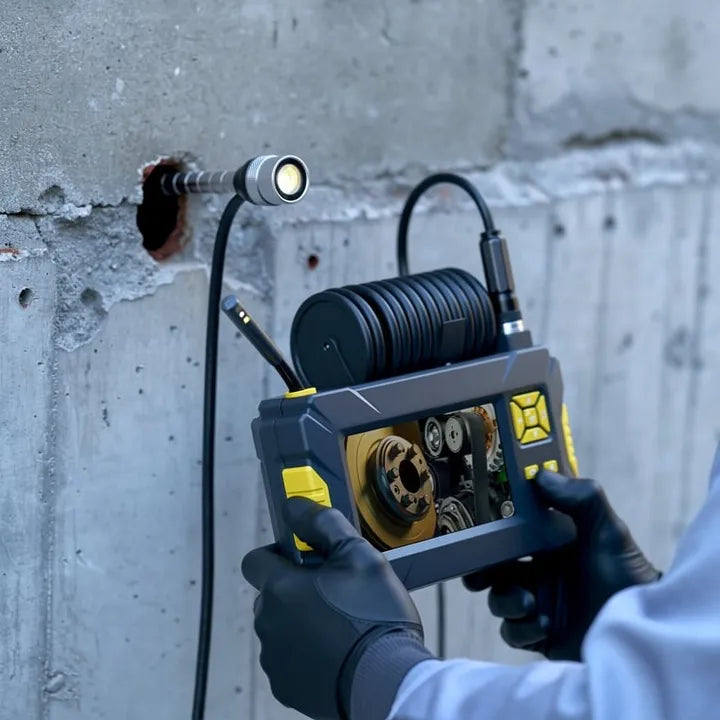

Fundering inspectie met een endoscoop

Een endoscoop maakt fundering inspectie mogelijk op plekken die via visuele inspectie niet zichtbaar zijn. De flexibele camera van een endoscoop gaat via kleine openingen, scheuren of boorgaten naar binnen en brengt de fundering in beeld.

Met een endoscoop bij een fundering inspectie controleer je:

• Scheuren op diepte en verloop door de fundering.
• Wapening op roestvorming en betondekking.
• Paalkoppen van houten paalfunderingen op houtrot (via de kruipruimte).
• Aansluitingen tussen fundering en begane grondvloer op scheurvorming.
• Binnenzijde van funderingsbalken op scheuren en betonschade.

Bekijk de endoscoopcamera voor het vaststellen van haarscheuren voor een model met lange kabel (minimaal 2 meter) en hoge beeldkwaliteit. De camera legt scheuren vanaf 0,1 millimeter zichtbaar vast en brengt betonschade, wapeningscorrosie en scheurvorming in detail in beeld. Een endoscoop levert visueel bewijsmateriaal voor het rapport en voorkomt onnodig blootleggen van de fundering.

Vervolgstappen na de inspectie

Na de fundering inspectie volgen drie mogelijke vervolgstappen, afhankelijk van de bevindingen:

1. Monitoring bij twijfelgevallen, waarbij scheuren 6 tot 12 maanden gevolgd worden met scheurmeters. Voor visuele monitoring op afstand biedt ons endoscoop aanbod camera's met SD-kaart voor vergelijkende beeldopnames over de tijd.
2. Diepgravend funderingsonderzoek bij aangetoonde funderingsproblemen, met sonderingen, grondmonsters en inspectie van paalkoppen.
3. Funderingsherstel bij vastgestelde schade, via onderheien, paalinjectie of het plaatsen van nieuwe palen.

Het uiteindelijke funderingsherstel is altijd maatwerk. De juiste herstelmaatregelen hangen af van het type fundering, de oorzaak van de schade en de draagkracht van de ondergrond. Onafhankelijk advies via een lokaal funderingsloket of het kennis centrum helpt bij de keuze tussen herstelopties.
